在厭氧膠施工過程中，氣泡和固化不完全是兩大高頻問題，不僅影響密封性能，更可能埋下管道滲漏、設(shè)備松動(dòng)的隱患。掌握這些缺陷的成因與補(bǔ)救技巧，是保障工程質(zhì)量的關(guān)鍵。

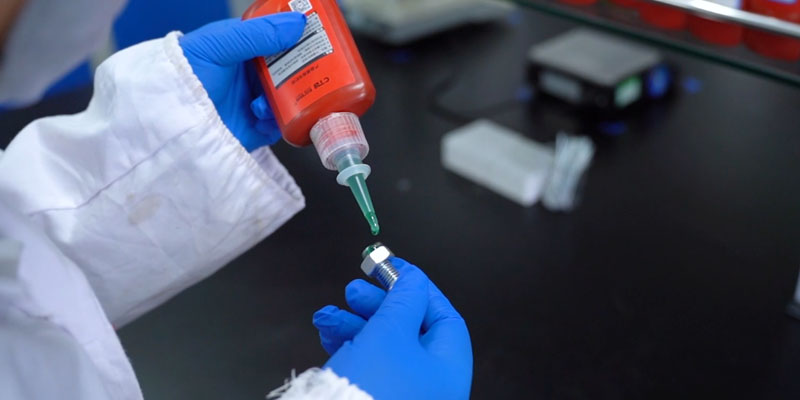

氣泡的產(chǎn)生多源于施工操作的細(xì)節(jié)疏漏。當(dāng)膠液涂抹速度過快時(shí)，空氣容易被裹挾進(jìn)膠層，在螺紋嚙合過程中形成密閉氣泡;若螺紋表面存在油污或銹蝕，膠液無法均勻浸潤(rùn)金屬表面，也會(huì)因局部張力不均產(chǎn)生氣泡。此外，高粘度厭氧膠在低溫環(huán)境下流動(dòng)性下降，涂抹時(shí)易形成空洞，進(jìn)而發(fā)展為氣泡。解決這類問題需從源頭控制：涂膠前用無水乙醇徹底清潔螺紋，確保表面無雜質(zhì);采用 “螺旋式涂膠法”，沿螺紋小徑勻速涂抹，同時(shí)用毛刷輕掃膠層排出氣泡;若環(huán)境溫度低于 15℃，可將膠瓶置于 30℃溫水中預(yù)熱 10 分鐘，提升流動(dòng)性后再施工。

固化不完全的表現(xiàn)形式多樣，可能是局部膠層保持液態(tài)，也可能是固化后強(qiáng)度不足。這一問題往往與三個(gè)因素相關(guān)：

一是密封空間的氧氣未充分隔絕，如螺紋配合間隙過大(超過 0.25mm)，空氣持續(xù)滲入阻礙固化;

二是金屬材質(zhì)影響，銅、鋁等非鐵金屬表面缺乏催化成分，需搭配專用底漆使用;

三是固化時(shí)間不足，高溫環(huán)境下雖能加速固化，但至少需保證 3 小時(shí)初固時(shí)間，常溫下則需等待 24 小時(shí)。

補(bǔ)救時(shí)需分情況處理：對(duì)未完全固化的部位，可先拆除連接件，用專用解膠劑清除殘留膠層，重新涂膠后選用大間隙型厭氧膠并增加涂抹量;非鐵金屬表面需補(bǔ)涂底漆，靜置 5 分鐘后再涂膠;若因固化時(shí)間不足導(dǎo)致強(qiáng)度不夠，可通過加熱至 50℃并保持 2 小時(shí)的方式促進(jìn)完全固化。

值得注意的是，缺陷補(bǔ)救后的檢測(cè)環(huán)節(jié)必不可少。對(duì)于氣泡問題，可在膠層固化后用超聲波檢測(cè)儀掃描螺紋連接處，確認(rèn)內(nèi)部無空洞;固化效果則通過 “扭矩測(cè)試” 驗(yàn)證，施加規(guī)定扭矩后觀察是否出現(xiàn)松動(dòng)，同時(shí)檢查膠層是否均勻分布。此外，施工前進(jìn)行小范圍試涂能有效規(guī)避批量問題，特別是更換膠種或金屬材質(zhì)時(shí)，試涂后需測(cè)試 24 小時(shí)固化效果，確認(rèn)合格后再全面施工。

厭氧膠的施工質(zhì)量直接決定其密封與鎖固效能，面對(duì)氣泡和固化不完全等問題，既要精準(zhǔn)診斷成因，更要掌握針對(duì)性的預(yù)防與補(bǔ)救方法。通過規(guī)范操作流程、適配工況參數(shù)，才能讓厭氧膠充分發(fā)揮性能優(yōu)勢(shì)，為管道與設(shè)備的安全運(yùn)行提供可靠保障。
