螺紋膠固化后形成的膠膜強(qiáng)度，直接決定了緊固部件的拆卸難度。剝離強(qiáng)度測試作為衡量這一性能的關(guān)鍵指標(biāo)，能精準(zhǔn)告知使用者：需要多大力度才能拆開被膠劑鎖固的螺紋連接。

剝離強(qiáng)度并非固定數(shù)值，而是與螺紋膠的強(qiáng)度等級直接相關(guān)。低強(qiáng)度螺紋膠的剝離強(qiáng)度通常在 5-15N?m，適用于需要頻繁拆卸的部件。在電子設(shè)備維修中，這類膠劑固定的 M3 螺絲，用普通螺絲刀施加約 8N?m 的扭矩即可擰開，既避免了松動風(fēng)險，又方便后期維護(hù)。

中強(qiáng)度螺紋膠的剝離強(qiáng)度提升至 15-30N?m，多用于汽車發(fā)動機(jī)外圍部件。以 M8 螺栓為例，需用扭矩扳手施加 25N?m 左右的力才能拆解，足以抵御車輛行駛中的持續(xù)震動。

高強(qiáng)度螺紋膠的剝離強(qiáng)度可達(dá) 30-60N?m，適用于永久或半永久連接。在風(fēng)電設(shè)備的法蘭連接中，M20 螺栓經(jīng)高強(qiáng)度膠劑處理后，需用液壓扳手施加 55N?m 以上的力才能松動。實(shí)驗室數(shù)據(jù)顯示，這類膠劑固化 72 小時后，剝離強(qiáng)度會達(dá)到峰值，且在 - 55℃至 150℃的溫度區(qū)間內(nèi)保持穩(wěn)定。

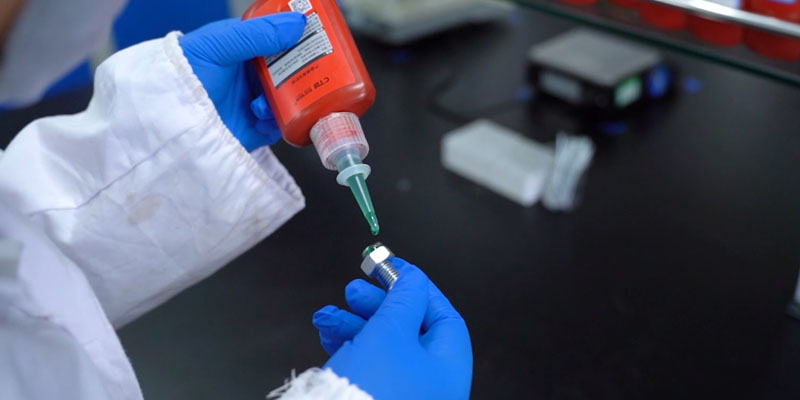

剝離強(qiáng)度測試需遵循嚴(yán)格標(biāo)準(zhǔn)：在 25℃環(huán)境下，將涂膠固化后的螺紋連接置于拉力試驗機(jī)上，以 5mm/min 的速度施加軸向力，記錄螺栓脫離螺母時的最大力值。測試前需確保螺紋表面清潔，膠劑完全固化(通常 24 小時以上)，否則會導(dǎo)致數(shù)據(jù)偏差。

實(shí)際應(yīng)用中，剝離強(qiáng)度還受螺紋規(guī)格影響。相同膠劑用于 M6 螺栓與 M12 螺栓時，所需拆卸力相差約 3 倍。因此，選擇螺紋膠時需結(jié)合螺栓尺寸與拆卸需求，避免 “強(qiáng)度過剩” 導(dǎo)致拆卸困難，或強(qiáng)度不足引發(fā)安全隱患。掌握剝離強(qiáng)度的奧秘，才能讓螺紋膠在緊固與拆卸之間找到完美平衡。
